Estou na minha saga de montagem do TK85 porém não estou conseguindo colocar ele pra funcionar.
Depois de uma revisão completa, identifiquei memória com problema, IC5 também com problema e depois de trocados, nada de funcionar.

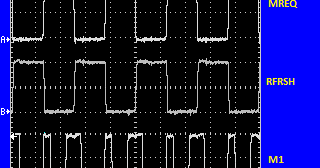

Analisando os sinais, Clock estava perfeito, processador apresentando dados nas portas, MREQ, sincronismo de vídeo presente também porém sem o sinal de vídeo.
Voltando no esquema, vi um comportamento estranho no pino 4 do IC18B, ele fica sempre com um valor fixo e estável, não gerando assim o sinal de NOP no pino 6. Conferindo tudo, fiquei em dúvida de qual o valor correto para R19, no esquema está 2k2 porém no part-list está como 5k6, embora tenha testado com os 2 valores e o comportamento foi semelhante.
Alguém que tenha o TK funcionando consegue confirmar por favor como são os sinais no IC18B?
Continuando a saga, vamos montar o teclado, achei difícil manter os botões na posição correta enquanto soldava, então, colei eles na placa com uma micro gota de cola instantânea e ficou bom :
Gastei menos de meia gota de cola para prender os botões... uso essa lapiseira 0.7 com uma agulha número 7 (agulha de costura) e pingo as gotas com a ponta da agulha.
Comprei um pedaço de cabo multi vias colorido para conectar o teclado a placa mãe.
Depois da lições com a placa mãe... antes de conectar o teclado testei todas as ligações ( todas mesmo,,,,kkkk) e cada botão para ver se não tinha nenhum em curto ou algum que não funcionava, aprovado, conectei a placa e testei todos os botões ( para ver se tinha reposta na tela), passou ... agora vamos fazer o faceplate do teclado e pensar num gabinete ... por enquanto e isso...
Emílio novamente obrigado pela ajudas incansáveis.... Boa noite a todos...
Mas nem tudo é triste... refeito os defeitos (mancadas....) presentes... vamos ligar a criança ...
Eis o que temos:
Sim... uma tela preta e com um K no canto inferior esquerdo.... Imagina uma criança feliz... vazia tempo que não me sentia assim..... Nasce mais um TK85, não foi de parto normal... ficou na neo... mais está ai vivo.....
Boa noite.... então havia conversado com o Emílio via email, expondo algumas dificuldades minhas no projeto.... ele me pediu que envia-se fotos com alta resolução da placa de ambos os lados.. dai pensando com meus botões... ele vai inspecionar cautelosamente cada trilha e ver se encontra algum problema físico antes de pensar em analisar CI ou formato de ondas... ou seja vai fazer o dever casa bem feito coisa que eu não fiz... ( faltou um ícone ...)...
então resolvi fazer isso... montei uma estação de zoom com um celular e um programa de ampliação...
Segui cada ligação e verifiquei todas as soldas... resumo: esqueci ponto sem solda, solda mau contato (duvidoso), ilhas em curto..e .... uma trilha rompida...
segue as fotos:
Acima ponto sem solda...
Acima pedaço de trilha faltando, porque aconteceu isso não faço ideia...
Reparo na trilha rompida, usei um filamento de um fio 1.5mm2 flexível... abri o fio e tirei uma perninha..
Na foto de cima 2 defeitos, uma solda defeituosa e outra em curto...
Poderia citar mais fotos... mais deu para passar o recado... soldar com toda atenção necessária e inspeção pós com toda precisão necessária e indispensável... ou a chance de não funcionar e quase 100%.
Brincadeiras a parte, estava na espera da chegada de alguns CI novos, comprei da linha HC e originalmente era LS, então para não ter duvidas comprei conforme lista de materiais a risca.
Quando estava com os CI HC colocados a corrente da fonte era em torno de 0,35~0,40A na tensão de 9v.
Todo empolgado para testar os novos CI cometi um erro absurdo quando coloquei o CI 365 (IC10) de cabeça para baixo.... e não percebi. Anteriormente havia regulado o limite da corrente da fonte em 0,45A... mas por algum motivo havia aumentado porque usei em outro trabalho. Então... ligando a fonte com o CI invertido a corrente foi de cara para 1.7A ( o valor que vi na hora que desliguei ela)... Só então que saquei a burrada.
Dai tirei o CI e por via de duvida coloquei um novo no lugar, liguei a fonte com o limitador de corrente em 0,4A (9V), porém a corrente foi subindo e parou na casa dos 0,58A (9V).
Resumo da burrada...
Quando liguei percebi também que os 2 CI 7406 estavam ligeiramente aquecidos, quando comparado com os outros.
Conclusão, mais CI poderias estar comprometidos.
Então vamos testar os CI, encontrei um projeto baseado no arduino que atendia as minhas necessidades e fui sacar e testar os CI.
Resumo da opera, 2-7406,1-7400,1-7474, 2-7432..não passaram no teste. o 365 o programa não testa, mas substitui mesmo assim, restou somente o Z80, a rom e o 373.
Como não tinha 7406 para trocar, estou aguardando a chegada deles para continuar...
Dá uma analisada no circuito acima. Você pode suprimir 12V e -5V e todos os componentes que envolvem a geração destas tensões. Se quiser ainda dá para retirar o 7805, "JUMPEAR" o IN e OUT e conectar na entrada uma fonte chaveada de 5V/1.5A. Hoje em dia qualquer fonte de smartphone é chaveada de 5V.
Boa noite, queria trocar uma ideia, com a mudança das memórias para 48Kb, ainda se faz necessário ter a tensão de 12V(9V)...
Digo porque estive vendo um transformador para fazer uma fonte linear (acho que o nome é esse) e só encontrei valores comercias do trafo mais próximo de 6Vca, o que daria no máximo 8,64V (Retificado) ou um trafo de 5Vca (retificado 7,22Vcc).
Então, penso, se só usamos 5Vca (7,22Vcc) não teria problema, seria até melhor pois teríamos menor dissipação de potência em cima do 7805 ?
Bom dia, tinha comprado as memórias 4164 juntamente com as 4116, então resolvi antes mesmo do TK vir ao mundo (o que espero...) já vai nascer com 48KB. Montei o circuito que você sugeriu e testei as memórias. Comprei um lote de 40 peças com frete custaram R$1,25 cada, o frete e parte maior do valor por isso comprei tantas. As primeiras 10 que testei 2 falharam, sendo que repeti os testes, alternei elas.. realmente elas estavam com com falha.
Circuito montado.
Resposta para memória ok no monitor serial.
Memória com problema.
Como falei não encontrei todos os CI do tipo LS, comprei alguns HC, e pelo jeito não vai funcionar, li um artigo que vou reproduzir aqui bem interessante, caso esteja infligindo alguma norma do site sinta se a vontade para editar:
"
Peças reservas para TK90X
Ao longo do tempo eu venho adquirindo componentes de reposição para TK90X, para o caso de algum se danificar. Se o mundo acabar ou os componentes se esgotarem no comércio, eu ainda terei chances de consertar o equipamento. Abaixo mostro minhas mais recentes aquisições.
Mas porque usar componentes da série 74HCT (acima) ao invés de 74LS originais?Como ocorre em muitos microcomputadores da época, os circuitos integrados lógicos padrões eram da família low power Schottky ou 74LS que, por sua vez, são sucessores da família TTL 7400 (transistor-transistor logic), baseada em transistores bipolares. Na época, a lógica CMOS (representada pela série 4000) tinha velocidade menor (~2 MHz) frente a TTL-LS (~50 MHz).
Desenvolvimento tecnológico subsequente causou o aumento de velocidade dos dispositivos CMOS, que já tinham as vantagens de menor consumo elétrico e maior densidade de componentes em pastilha. Surgiu então a família HCMOS que superam os dispositivos TTL Schottky quando se considera velocidade e consumo elétrico.
Os integrados 74HC00 acima em tese poderia substituir os 74LS00, com vantagem de diminuir o consumo elétrico, porém não é tão simples assim. A saída de um 74HC pode ser ligada à entrada de um 74LS sem problemas, porém o mesmo não ocorre quando se tenta conectar a saída de um 74LS à entrada de um 74HC. Numa saída digital ideal, o nível lógico baixo (0) deveria fornecer 0 V, enquanto o nível alto (1) deveria fornecer 5 V. Saída CMOS chega quase a essa situação ideal devido à gigantesca variação de impedância de saída de transistores MOS, quando comutam. Sendo assim, tais dispositivos podem ser ligados diretamente à qualquer entrada CMOS ou TTL sem problemas.Já a saída totem-pole com transistores bipolares pode produzir nível baixo de até 0,4 V e nível alto com voltagem tão baixa quanto 2,6 V. Entradas CMOS ordinárias não conseguem interpretar corretamente tais níveis de tensão. Foi por isso que se criou a subsérie 74HCT com modificações na entrada em relação à 74HC, para compatibilizar com a lógica TTL. O custo é uma ligeira diminuição na velocidade de operação e uma margem mais estreita na tensão de alimentação (4,5-5,5 V ao invés de 2,0-6,0 V dos 74HC).Sendo assim, os 74HCT (1ª foto) podem substituir com vantagens os respectivos 74LS. O mesmo não pode ser dito do 74HC00 (2ª foto), pois depende da origem dos sinais de entrada. Entretanto um problema dos componentes 74HCT, pelo menos no Brasil, é serem bem mais difíceis de se encontrar que 74HC ou 74LS.Se o caro leitor for como eu, que coleciona esses circuitos integrados como eventuais peças de reposição, deve comprar sempre que achar um HCT com preço aceitável. Entretanto não recomendo substituir os LS por HCT sem justificativa; a diminuição do consumo resultante não se refletirá tanto na corrente total drenada pelo TK90X, pois o grosso do consumo elétrico deve-se às RAM dinâmicas. Faça a troca somente se uma LS estiver danificada, evento raro que eu mesmo não tive o (des)prazer de testemunhar ainda. "
Removi as fotos, mas elas não são necessárias para o entendimento. Resumindo pelo que entendi na serie LS a saída não é compatível (eletricamente) com as entradas das serie HC, no caso se não encontrar da serie LS use a serie HCT.
Se for utilizar as 4164 não esquece a configuração dos JUMPERS e principalmente a configuração dos CAPACITORES senão o TK85 não funciona!!!! Tá tudo no POST.
Antes de ligar aquela revisão geral, vou listar as mancadas que dei... espero que quando alguém ler sirva de alerta:
- Conferir se todos os componentes da lista estão na placa - falhou ...esqueci 3....
neste quesito vale um comentário, prepare-se mais e trabalhe menos... peguei os pacotes e sai soldando os componentes passivos (resistores, capacitores,etc...) basicamente montando os mais pequenos primeiro.
-Melhor seria separa-los todos e identificá-los claramente a leitura de cores em resistores de 1/4w é difícil e lembrar código de capacitores cerâmicos ( Só decorei o 104 - 10nF).. tenho um desses multi medidor que comprei em Kit são baratos e uma mão na roda para identificar componentes vale a pena.
-Outro item os soquetes estampados (Bem que o Emilio alertou), como citei anteriormente são bem mais em conta que os de pinos torneados. Porém são uma dor de cabeça, são moles, soltam os terminais facilmente. Na hora de encaixar os CI precisa diminuir muito a distancia entre os terminas para ele entrar no soquete, não vale a pena a redução de custo. O primeiro que encaixei foi meio que na força bruta, resumo vou ter que trocar o soquete (desta vez por torneado..kkk).
- Os olhos enganam... bom, aplica-se a min, uso óculos e o reflexo as vezes induz a erros neste caso a solução foi legal instalei um programa gratuito no celular "Cozy magnifier" tem um zoom excelente para aquela checagem caprichada nas soldas...
Agora vamos ligar para ver o que vamos conseguir, mas já com uma pulguinha na orelha por alguns detalhes:
- As memórias são difíceis e fáceis de encontrar, porém li em alguns artigos que falha em chips deste tipo de memória são comuns (4116,4290), e que para testar e um pouco mais chato. Vai ficar aquela duvida será que estão boas? comprei várias a preços módicos... vou pensar em como testá-las. Vi no artigo do upgrade para 48Kb talvez eu já entre neste barco...(desista das 4116, 4290 e use as 4164)
- Alguns CI não encontrei da linha LS e com HC, porém eles tem diferenças entre si, tenho o link de um artigo falando especificamente delas em relação ao TK85, depois posto, bom de qualquer forma os LS faltando já estão a caminho.
- Fica sobrando os CI lógicos para testá-los precisaria que testador, vi alguma coisa a respeito de fazer um com o arduino nano, de repente um projetinho para testar eles e as memórias...
Realmente, está sendo um aprendizado fascinante, obrigado Emilio pela oportunidade...
Vamos esperar os próximos passos, bom dia a todos...
Com relação aos soquetes estampados, realmente é o que eu disse. Dá pra usar, dá sim mas tem que tomar cuidado, os pinos dos CI's tem que estar a 90° certinho pois se entrar torto no soquete o CI "enrosca" e quando for tirar danifica o soquete! E não pode ficar manipulando muito, do tipo tira e põe muitas vezes o CI...os terminais do soquete acabam cedendo e dão mau contato. Mas com todos esses cuidados dá pra usar.
As memórias são problema mesmo para testar, se tiver um outro micro que usem essas memórias fica mais fácil...mas dá pra montar testadores a base de ARDUINO que facilita a vida! Eu mesmo montei um temporário para testar as 4164. Deixei um LINK abaixo que tem um projeto com ARDUINO que testa as 4116 e 4164.
Após investigação, bati fotos e com um belo zoom... acho que preciso trocar os óculos...kkkk, confundi o R67, e coloquei o jumper no lugar errado, não tinha mesmo como chegar tensão nos ci's. Com a correção a tensão nos terminal 8 das memórias passou 9,1V (12v) com deve ser.
Amanhã e o grande dia vamos colocar os ci's e ligar. Teria ideia do valor de corrente que a placa deve consumir, gostaria de setar este limite na fonte para evitar surpresa...
Se você instalou o JUMPER, não tem como a tensão de +9V (12V) não parecer lá no D1, veja a linha vermelha. Coloquei também o porque de não ter alimentação no IC40.
Boa tarde fui testar as alimentação, +5V para as memórias, ttl e z80 e rom - OK
-5V para as memórias-OK
porem só no IC40 (Lm384) -não apresentou tensão - sei que ele não vai ser usado, mas no soquete não tem tensão de +5v.
já a tensão de de 12V para as memórias (comprei a 5290 equivalente a 4116, mesma pinagem), no pino 8 que era para ter 12V ( ou 9V que acho que seria o máximo que vou encontrar) , está marcando +0,5V, este valor é comum a todas as memórias. Penso que devo estar com algum problema naquele circuito perto do 555, vou averiguar por lá.
Boa tarde Fabricio. O IC40 seria o LM324N? A alimentação dele fica no pino 4 que vai para o R76 que não foi soldado! O R76 vai para o +12V. Entende? Eu nunca vi uma versão do TK85 com o IC40. Com relação aos seus +12V, vc colocou o JUMPER no R67? Que fonte vc está utilizando para alimentar o circuito? Não pode ser abaixo de +12V. O D1 está correto?
sim, eu li, essa parte ainda não fiz, mas observei esse detalhe na foto. Optei por colocar os soquetes com pinos somente nas memórias. O soquete de pinos e mais caro que a maioria dos cirtuitos TTL usados no projeto. Claro que no quisito qualidade os de pinos são superiores. Obrigado.
Boa tarde amigos,
Estou na minha saga de montagem do TK85 porém não estou conseguindo colocar ele pra funcionar.
Depois de uma revisão completa, identifiquei memória com problema, IC5 também com problema e depois de trocados, nada de funcionar.
Analisando os sinais, Clock estava perfeito, processador apresentando dados nas portas, MREQ, sincronismo de vídeo presente também porém sem o sinal de vídeo.
Voltando no esquema, vi um comportamento estranho no pino 4 do IC18B, ele fica sempre com um valor fixo e estável, não gerando assim o sinal de NOP no pino 6. Conferindo tudo, fiquei em dúvida de qual o valor correto para R19, no esquema está 2k2 porém no part-list está como 5k6, embora tenha testado com os 2 valores e o comportamento foi semelhante.
Alguém que tenha o TK funcionando consegue confirmar por favor como são os sinais no IC18B?
Obrigado
Continuando a saga, vamos montar o teclado, achei difícil manter os botões na posição correta enquanto soldava, então, colei eles na placa com uma micro gota de cola instantânea e ficou bom :
Gastei menos de meia gota de cola para prender os botões... uso essa lapiseira 0.7 com uma agulha número 7 (agulha de costura) e pingo as gotas com a ponta da agulha.
Comprei um pedaço de cabo multi vias colorido para conectar o teclado a placa mãe.
Depois da lições com a placa mãe... antes de conectar o teclado testei todas as ligações ( todas mesmo,,,,kkkk) e cada botão para ver se não tinha nenhum em curto ou algum que não funcionava, aprovado, conectei a placa e testei todos os botões ( para ver se tinha reposta na tela), passou ... agora vamos fazer o faceplate do teclado e pensar num gabinete ... por enquanto e isso...
Emílio novamente obrigado pela ajudas incansáveis.... Boa noite a todos...
Mas nem tudo é triste... refeito os defeitos (mancadas....) presentes... vamos ligar a criança ...
Eis o que temos:
Sim... uma tela preta e com um K no canto inferior esquerdo.... Imagina uma criança feliz... vazia tempo que não me sentia assim..... Nasce mais um TK85, não foi de parto normal... ficou na neo... mais está ai vivo.....
Boa noite.... então havia conversado com o Emílio via email, expondo algumas dificuldades minhas no projeto.... ele me pediu que envia-se fotos com alta resolução da placa de ambos os lados.. dai pensando com meus botões... ele vai inspecionar cautelosamente cada trilha e ver se encontra algum problema físico antes de pensar em analisar CI ou formato de ondas... ou seja vai fazer o dever casa bem feito coisa que eu não fiz... ( faltou um ícone ...)...
então resolvi fazer isso... montei uma estação de zoom com um celular e um programa de ampliação...
Segui cada ligação e verifiquei todas as soldas... resumo: esqueci ponto sem solda, solda mau contato (duvidoso), ilhas em curto..e .... uma trilha rompida...
segue as fotos:
Acima ponto sem solda...
Acima pedaço de trilha faltando, porque aconteceu isso não faço ideia...
Reparo na trilha rompida, usei um filamento de um fio 1.5mm2 flexível... abri o fio e tirei uma perninha..
Na foto de cima 2 defeitos, uma solda defeituosa e outra em curto...
Poderia citar mais fotos... mais deu para passar o recado... soldar com toda atenção necessária e inspeção pós com toda precisão necessária e indispensável... ou a chance de não funcionar e quase 100%.
Vamos continuar no pŕoximo post...
Boa noite, continuando a saga... data estelar....
Brincadeiras a parte, estava na espera da chegada de alguns CI novos, comprei da linha HC e originalmente era LS, então para não ter duvidas comprei conforme lista de materiais a risca.
Quando estava com os CI HC colocados a corrente da fonte era em torno de 0,35~0,40A na tensão de 9v.
Todo empolgado para testar os novos CI cometi um erro absurdo quando coloquei o CI 365 (IC10) de cabeça para baixo.... e não percebi. Anteriormente havia regulado o limite da corrente da fonte em 0,45A... mas por algum motivo havia aumentado porque usei em outro trabalho. Então... ligando a fonte com o CI invertido a corrente foi de cara para 1.7A ( o valor que vi na hora que desliguei ela)... Só então que saquei a burrada.
Dai tirei o CI e por via de duvida coloquei um novo no lugar, liguei a fonte com o limitador de corrente em 0,4A (9V), porém a corrente foi subindo e parou na casa dos 0,58A (9V).
Resumo da burrada...
Quando liguei percebi também que os 2 CI 7406 estavam ligeiramente aquecidos, quando comparado com os outros.
Conclusão, mais CI poderias estar comprometidos.
Então vamos testar os CI, encontrei um projeto baseado no arduino que atendia as minhas necessidades e fui sacar e testar os CI.
Resumo da opera, 2-7406,1-7400,1-7474, 2-7432..não passaram no teste. o 365 o programa não testa, mas substitui mesmo assim, restou somente o Z80, a rom e o 373.
Como não tinha 7406 para trocar, estou aguardando a chegada deles para continuar...
Link do testador de IC
https://www.gammon.com.au/forum/?id=14898
Vamos aguardar as cenas do próximos capítulos...
Dá uma analisada no circuito acima. Você pode suprimir 12V e -5V e todos os componentes que envolvem a geração destas tensões. Se quiser ainda dá para retirar o 7805, "JUMPEAR" o IN e OUT e conectar na entrada uma fonte chaveada de 5V/1.5A. Hoje em dia qualquer fonte de smartphone é chaveada de 5V.
Boa noite, queria trocar uma ideia, com a mudança das memórias para 48Kb, ainda se faz necessário ter a tensão de 12V(9V)...
Digo porque estive vendo um transformador para fazer uma fonte linear (acho que o nome é esse) e só encontrei valores comercias do trafo mais próximo de 6Vca, o que daria no máximo 8,64V (Retificado) ou um trafo de 5Vca (retificado 7,22Vcc).
Então, penso, se só usamos 5Vca (7,22Vcc) não teria problema, seria até melhor pois teríamos menor dissipação de potência em cima do 7805 ?
Não esquece de olhar o LINK: https://ekaww4.wixsite.com/tecnologia/post/projeto-14-tk85-instalando-48k
Para refazer a trilha é só "raspar" as bordas das trilhas interrompidas pelo corte e soldar um fio fino, só isso. Visualmente fica melhor.
Durante o corte do jumper que fica na parte de baixo da placa, acabei danificando uma trilha.
O jumper e bem pequeno e acabei danificando ao manusear o estilete. A trilha que fica na face superior, logo abaixo do jumper.
estou em duvida de como fazer esse reparo. Teria que conectar os pontos iniciais e finais da trilha com um fio?
Bom dia, tinha comprado as memórias 4164 juntamente com as 4116, então resolvi antes mesmo do TK vir ao mundo (o que espero...) já vai nascer com 48KB. Montei o circuito que você sugeriu e testei as memórias. Comprei um lote de 40 peças com frete custaram R$1,25 cada, o frete e parte maior do valor por isso comprei tantas. As primeiras 10 que testei 2 falharam, sendo que repeti os testes, alternei elas.. realmente elas estavam com com falha.
Circuito montado.
Resposta para memória ok no monitor serial.
Memória com problema.
Como falei não encontrei todos os CI do tipo LS, comprei alguns HC, e pelo jeito não vai funcionar, li um artigo que vou reproduzir aqui bem interessante, caso esteja infligindo alguma norma do site sinta se a vontade para editar:
"
Peças reservas para TK90X
Ao longo do tempo eu venho adquirindo componentes de reposição para TK90X, para o caso de algum se danificar. Se o mundo acabar ou os componentes se esgotarem no comércio, eu ainda terei chances de consertar o equipamento. Abaixo mostro minhas mais recentes aquisições.
Mas porque usar componentes da série 74HCT (acima) ao invés de 74LS originais? Como ocorre em muitos microcomputadores da época, os circuitos integrados lógicos padrões eram da família low power Schottky ou 74LS que, por sua vez, são sucessores da família TTL 7400 (transistor-transistor logic), baseada em transistores bipolares. Na época, a lógica CMOS (representada pela série 4000) tinha velocidade menor (~2 MHz) frente a TTL-LS (~50 MHz).
Desenvolvimento tecnológico subsequente causou o aumento de velocidade dos dispositivos CMOS, que já tinham as vantagens de menor consumo elétrico e maior densidade de componentes em pastilha. Surgiu então a família HCMOS que superam os dispositivos TTL Schottky quando se considera velocidade e consumo elétrico.
Os integrados 74HC00 acima em tese poderia substituir os 74LS00, com vantagem de diminuir o consumo elétrico, porém não é tão simples assim. A saída de um 74HC pode ser ligada à entrada de um 74LS sem problemas, porém o mesmo não ocorre quando se tenta conectar a saída de um 74LS à entrada de um 74HC. Numa saída digital ideal, o nível lógico baixo (0) deveria fornecer 0 V, enquanto o nível alto (1) deveria fornecer 5 V. Saída CMOS chega quase a essa situação ideal devido à gigantesca variação de impedância de saída de transistores MOS, quando comutam. Sendo assim, tais dispositivos podem ser ligados diretamente à qualquer entrada CMOS ou TTL sem problemas. Já a saída totem-pole com transistores bipolares pode produzir nível baixo de até 0,4 V e nível alto com voltagem tão baixa quanto 2,6 V. Entradas CMOS ordinárias não conseguem interpretar corretamente tais níveis de tensão. Foi por isso que se criou a subsérie 74HCT com modificações na entrada em relação à 74HC, para compatibilizar com a lógica TTL. O custo é uma ligeira diminuição na velocidade de operação e uma margem mais estreita na tensão de alimentação (4,5-5,5 V ao invés de 2,0-6,0 V dos 74HC). Sendo assim, os 74HCT (1ª foto) podem substituir com vantagens os respectivos 74LS. O mesmo não pode ser dito do 74HC00 (2ª foto), pois depende da origem dos sinais de entrada. Entretanto um problema dos componentes 74HCT, pelo menos no Brasil, é serem bem mais difíceis de se encontrar que 74HC ou 74LS. Se o caro leitor for como eu, que coleciona esses circuitos integrados como eventuais peças de reposição, deve comprar sempre que achar um HCT com preço aceitável. Entretanto não recomendo substituir os LS por HCT sem justificativa; a diminuição do consumo resultante não se refletirá tanto na corrente total drenada pelo TK90X, pois o grosso do consumo elétrico deve-se às RAM dinâmicas. Faça a troca somente se uma LS estiver danificada, evento raro que eu mesmo não tive o (des)prazer de testemunhar ainda. "
retirado de
"http://eletronica.hi7.co/pecas-reservas-para-tk90x-58339757671c8.html"
Removi as fotos, mas elas não são necessárias para o entendimento. Resumindo pelo que entendi na serie LS a saída não é compatível (eletricamente) com as entradas das serie HC, no caso se não encontrar da serie LS use a serie HCT.
Se estiver equivocado me auxilie.
Bom dia a todos...
Bom dia, quase lá...
Antes de ligar aquela revisão geral, vou listar as mancadas que dei... espero que quando alguém ler sirva de alerta:
- Conferir se todos os componentes da lista estão na placa - falhou ...esqueci 3....
neste quesito vale um comentário, prepare-se mais e trabalhe menos... peguei os pacotes e sai soldando os componentes passivos (resistores, capacitores,etc...) basicamente montando os mais pequenos primeiro.
-Melhor seria separa-los todos e identificá-los claramente a leitura de cores em resistores de 1/4w é difícil e lembrar código de capacitores cerâmicos ( Só decorei o 104 - 10nF).. tenho um desses multi medidor que comprei em Kit são baratos e uma mão na roda para identificar componentes vale a pena.
-Outro item os soquetes estampados (Bem que o Emilio alertou), como citei anteriormente são bem mais em conta que os de pinos torneados. Porém são uma dor de cabeça, são moles, soltam os terminais facilmente. Na hora de encaixar os CI precisa diminuir muito a distancia entre os terminas para ele entrar no soquete, não vale a pena a redução de custo. O primeiro que encaixei foi meio que na força bruta, resumo vou ter que trocar o soquete (desta vez por torneado..kkk).
- Os olhos enganam... bom, aplica-se a min, uso óculos e o reflexo as vezes induz a erros neste caso a solução foi legal instalei um programa gratuito no celular "Cozy magnifier" tem um zoom excelente para aquela checagem caprichada nas soldas...
Agora vamos ligar para ver o que vamos conseguir, mas já com uma pulguinha na orelha por alguns detalhes:
- As memórias são difíceis e fáceis de encontrar, porém li em alguns artigos que falha em chips deste tipo de memória são comuns (4116,4290), e que para testar e um pouco mais chato. Vai ficar aquela duvida será que estão boas? comprei várias a preços módicos... vou pensar em como testá-las. Vi no artigo do upgrade para 48Kb talvez eu já entre neste barco...(desista das 4116, 4290 e use as 4164)
- Alguns CI não encontrei da linha LS e com HC, porém eles tem diferenças entre si, tenho o link de um artigo falando especificamente delas em relação ao TK85, depois posto, bom de qualquer forma os LS faltando já estão a caminho.
- Fica sobrando os CI lógicos para testá-los precisaria que testador, vi alguma coisa a respeito de fazer um com o arduino nano, de repente um projetinho para testar eles e as memórias...
Realmente, está sendo um aprendizado fascinante, obrigado Emilio pela oportunidade...
Vamos esperar os próximos passos, bom dia a todos...
Isso acontece! Ainda bem que viu antes de colocar os CI's!! Imagina se o JUMPER está em outro lugar crítico? rsrs...a corrente fica entre 0,8 e 1A.
Após investigação, bati fotos e com um belo zoom... acho que preciso trocar os óculos...kkkk, confundi o R67, e coloquei o jumper no lugar errado, não tinha mesmo como chegar tensão nos ci's. Com a correção a tensão nos terminal 8 das memórias passou 9,1V (12v) com deve ser.
Amanhã e o grande dia vamos colocar os ci's e ligar. Teria ideia do valor de corrente que a placa deve consumir, gostaria de setar este limite na fonte para evitar surpresa...
Obrigado pelas ajudas...
Vou rechacar novamente, o R67 sim com jumper, uma fonte de bancada regulável com trafo de 0-30V sentada em +9V.
Se você instalou o JUMPER, não tem como a tensão de +9V (12V) não parecer lá no D1, veja a linha vermelha. Coloquei também o porque de não ter alimentação no IC40.
Boa tarde fui testar as alimentação, +5V para as memórias, ttl e z80 e rom - OK
-5V para as memórias-OK
porem só no IC40 (Lm384) -não apresentou tensão - sei que ele não vai ser usado, mas no soquete não tem tensão de +5v.
já a tensão de de 12V para as memórias (comprei a 5290 equivalente a 4116, mesma pinagem), no pino 8 que era para ter 12V ( ou 9V que acho que seria o máximo que vou encontrar) , está marcando +0,5V, este valor é comum a todas as memórias. Penso que devo estar com algum problema naquele circuito perto do 555, vou averiguar por lá.
Antes de colocar todos os CI's na placa, teste a alimentação! Os +5V, +12V e -5V. Fica mais fácil antes de colocar os Ci's. Isso é fundamental!
Não esquece esse também...se não for instalar a chave HH feche o JUMPER com um pingo de solda!
sim, eu li, essa parte ainda não fiz, mas observei esse detalhe na foto. Optei por colocar os soquetes com pinos somente nas memórias. O soquete de pinos e mais caro que a maioria dos cirtuitos TTL usados no projeto. Claro que no quisito qualidade os de pinos são superiores. Obrigado.
Fabricio você leu esta nota na 1° parte da matéria do TK85?
NOTA IMPORTANTE: No local de R67 e R75, instalar um JUMPER, pode ser um pedaço de terminal que sobra de algum componente! Basta "curto-circuitar"!
