PROJETO #25 - DivTIESUS - FIM DO CASSETE!
- Emilio
- há 7 dias
- 2 min de leitura
Atualizado: há 2 dias
Aqui no BLOG eu já apresentei algumas alternativas para você aposentar a velha fita cassete e agora não tem mais desculpa!
DivTIESUS é uma interface de cartão SD/MMC para o ZX Spectrum. Projetado pela primeira vez por Mario Pratto como DivMMC, o DivTIESUS é um design independente, compatível com as portas de E/S e o mapeador usados tanto no DivIDE quanto no DivMC, mas adicionando mais recursos.
Se você até hoje ainda usa a velha fita cassete ou os TZXduinos da vida, chegou a hora de aposentá-los de uma vez!
Se a desculpa é não querer adicionar aqueles cartões enormes no barramento do TK90X, esqueça! Veja na foto que o DivTIESUS possui apenas 6cm de altura!
Disponibilizaremos o KIT completo para a montagem do DivTIESUS inclusive com gabinete 3D e como já disponibilizamos outros kit's que já possuem componentes SMD parcial, agora o kit é 99% SMD!
Você só precisará formatar um SD-CARD, copiar a imagem e inserir no cartão. Depois criar uma pasta com jogos ou aplicativos e sair utilizando.
Abaixo demonstramos a facilidade que é utilizar o cartão no nosso TK90X.
Clique no PLAY e assista o vídeo!
Nosso protótipo operacional foi montado e testado com um cristal ativo convencional pois não encontramos o modelo de 25MHz ATIVO para SMD 3225. Por isso está desproporcional mas em breve será trocado pelo modelo correto!
Já atualizamos com fotos utilizando o cristal correto SMD 3225! Está um MIX entre os modelos!
O ALTERA será distribuído já gravado assim como a ROM.
Abaixo a placa montada com o gabinete em resina/filamento 3D.
Abaixo detalhe só do GABINETE em resina ou filamento 3D.
Abaixo a placa instalada no TK90X.

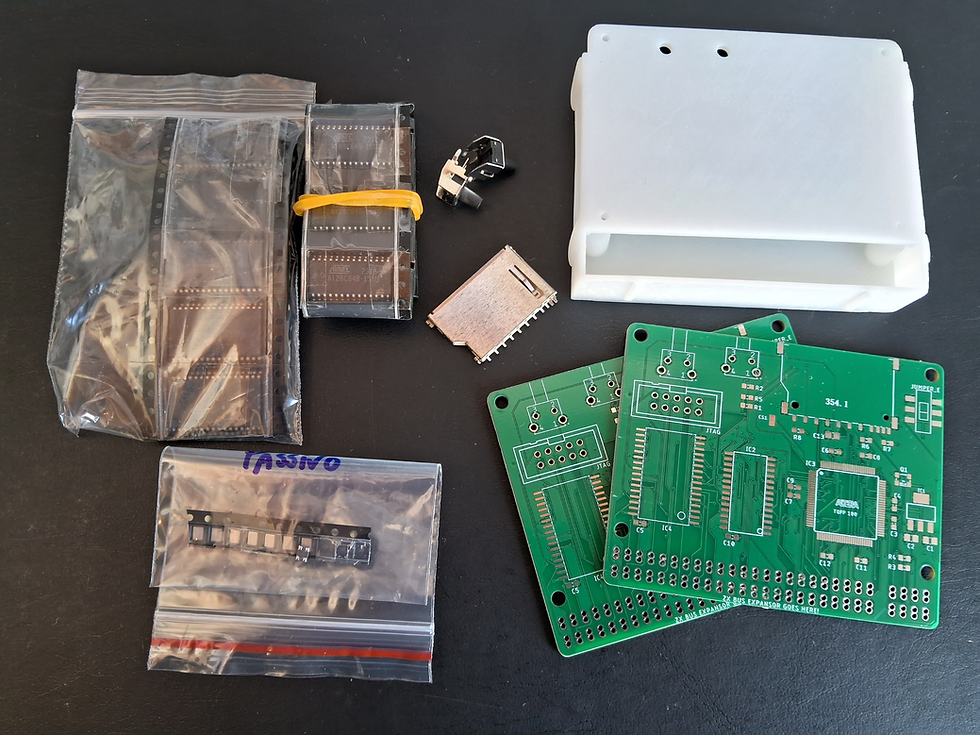

Abaixo colocamos uma foto meramente ilustrativa do KIT que será disponibilizado com o GABINETE em resina/filamento 3D.
ITEM DESCRIÇÃO ID QTDE
01 LM1117-3.3 (LD1117S33) IC1 1
02 28C64ASO (AT28C64B15SU) IC2 1
03 EPM240T100C4 IC3 1
04 CY62128ELL45SXIT) IC4 1
05 25 MHz 3225 Q1 1
06 10uF - 0805 C1,2,13 3
07 100nF - 0603 C3-12 10
08 1K - 0603 R1,5 2
09 10K - 0603 R2,4,6,7,8 5
10 22K - 0603 R3 1
11 SDCARD SLOT SDCARD 1
12 WS-TATU-TH NMI, RESET 2
13 CONECTOR_BUS_TRASERO 56 PIN 1
14 SWITCH_SMD_6PIN JUMPER_E 1
15 LED0805-BLUE SD ACTIVITY 1
16 LED0805-RED FIRMWARE ENABL 1
17 PCB 1
18 GABINETE 3D RESINA 1
Obs.: O PCB será distribuído com o CPLD já fixado e gravado com o sistema operacional e a EEPROM será distribuída gravada.
O valor do KIT completo é de R$228 + FRETE, inclui o GABINETE!
Todos que se inscreveram receberão nosso contato.
Caso não tenha se inscrito, preencher nos comentários com o NOME e E-MAIL.
Em breve atualizaremos com as instruções de montagem!
Até a próxima ATUALIZAÇÃO!!
