PROJETO # 22 - NEZ 8000 - UPDATE 15/10/25

Emilio
8 de mar.
5 min de leitura

Atualizado: 5 de nov.

Projeto do NEZ 8000 com PCB e GABINETE impresso em resina

Este será nosso segundo projeto de 2025 e sem dúvida um dos grandes projetos já desenvolvidos.

O NEZ 8000 foi a nossa versão do ZX80 desenvolvido pela revista NOVA ELETRÔNICA. Com certeza os saudosistas da década de 80 vão lembrar dele!

Para mim sempre foi um grande desafio realizar esta replica por causa do gabinete e aqui conseguimos desenvolver um protótipo que representa com grande fidelidade o original.

Todas as fotos postadas aqui já são do nosso protótipo do gabinete que está em fase final de ajuste!

Nossos agradecimentos ao Sr.Luiz Asmir e todo sua equipe técnica que transforma desenhos, medidas e fotos nesses incríveis gabinetes de todos os projetos!

São meses de trabalho até chegarmos em um resultado satisfatório para o produto!

Sem esse incrível trabalho o projeto não ficaria completo!

FOTO recente de nosso gabinete impresso em resina

DETALHE DO GABINETE EM ÂNGULOS DIFERENTES

Com relação ao PCB o nosso NEZ8000 é um ZX80 ao pé da letra! O teclado foi atualizado para utilizar domes de 10mm e ficar realmente muito similar ao original. Ver os detalhes nas fotos abaixo.

O NEZ8000 é um ZX80 com UPGRADE de ROM e máscara do teclado!

O resultado do PCB ficou assim:

Detalhes do teclado utilizando domes de 10mm.

Pensamos nos mínimos detalhes e até a ROM é igual ao original. Composto por 2x EPROM's 2732 em cascata com o chip de seleção! O famoso "piggyback" como são conhecidos essa montagem em cascata!

Junto com o KIT disponibilizaremos uma opção de MOD VIDEO para ser utilizado diretamente na placa principal. Veja detalhe nas próximas fotos.

Abaixo detalhe do MOD VIDEO opcional que acompanha o KIT.

Para montagem do MOD VIDEO basta seguir os valores que estão no esquema. Para baixar o esquema CLIQUE AQUI.

FIM

=======================================================================

ATUALIZAÇÃO EM 15/10/2025

=======================================================================

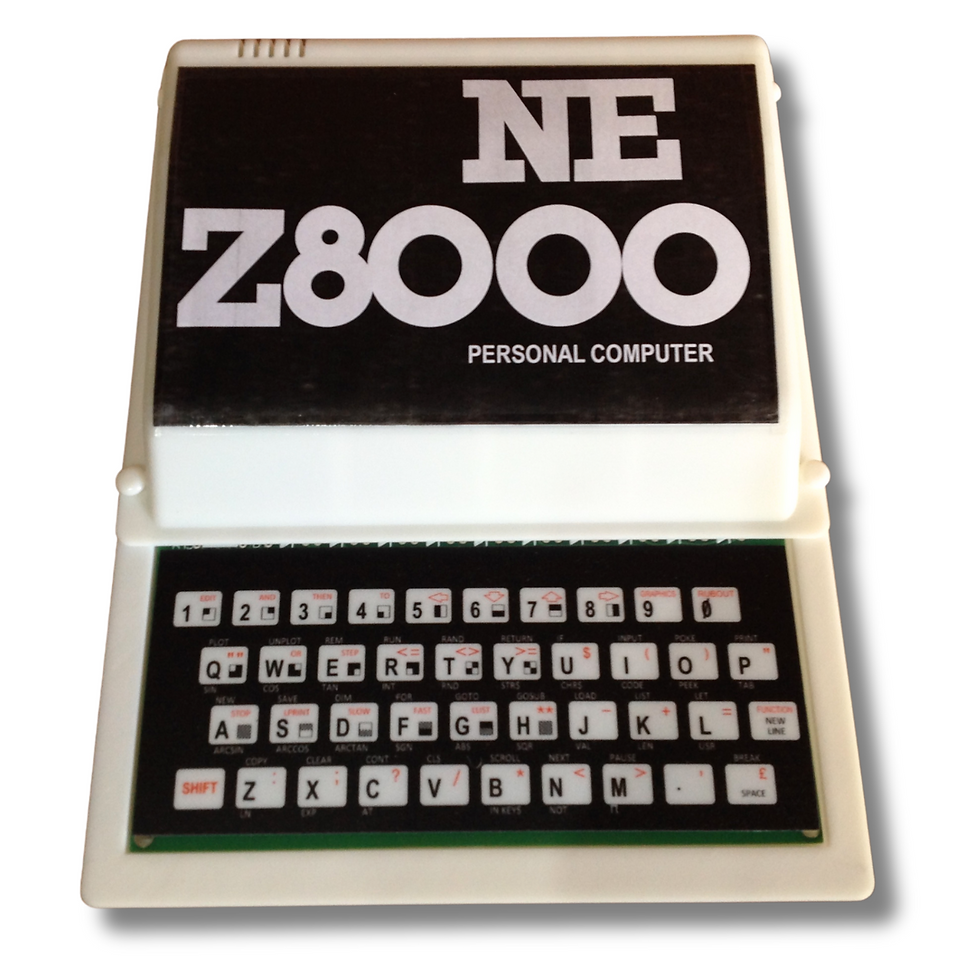

Finalmente chegamos à versão final do nosso gabinete. Abaixo coloco a foto da versão final.

Conseguimos um fornecedor na China para impressão em resina 3D do nosso gabinete! Tentamos vários fornecedores nacionais mas os preços são bem mais elevados! O melhor orçamento ficava um pouco mais do dobro do valor que conseguimos na China.

=======================================================================

DICAS DE MONTAGEM

=======================================================================

Você deve ter recebido o seu KIT do NEZ 8000 e deve ter adquirido o restante dos componentes.

Como fazemos em todo tutorial de montagem a nossa referência principal é a visual. Abaixo segue a foto do nosso protótipo funcional com todos os componentes que devem ser montados na prática.

NEZ8000 - KIT montado e funcional - REFERÊNCIA DE MONTAGEM

Abaixo segue a lista de material necessário para a conclusão da montagem:

Clique ao lado para baixar o arquivo: DOWNLOAD

Inicie a montagem seguindo a sequência abaixo:

1- Soquetes dos circuitos integrados.

2- Regulador de tensão - 7805 - Optamos por utilizar uma fonte fixa de +5V, por isso não foi utilizado o regulador de tensão.

3- Conector de entrada de +9V.

3- Neste momento aplicar tensão de entrada e verificar a tensão de alimentação em todos os CI's.

4- Finalizar a montagem dos componentes passivos.

5- Utilize a foto no início das instruções como referência.

6- Os valores dos componentes do MOD VIDEO foram ajustados de acordo com o display que utilizamos, um monitor LCD GRADIENTE e uma TV CCE.

Outra referência importante é o esquema elétrico:

Vamos explicar como é a montagem da EPROM do nosso NEZ 8000.

NO KIT há 2x EPROM 27C32 IDENTIFICADAS COMO "1" E "2".

A EPROM identificada como "1" não será necessária nenhuma modificação.

Na EPROM identificada como "2" o pino 18 deverá ser ser "levantado" ou cortado a parte inferior deste pino, na foto optamos por realizar o corte.

NA EPROM "2" O PINO 18 DEVE SER "LEVANTADO" OU CORTADO A PARTE INFERIOR.

O próximo passo será colocar a EPROM "2" por cima da EPROM "1" e realizar a soldagem pino-a-pino com exceção do PINO 18.

SOLDAGEM DOS PINOS 13 A 24 COM EXCEÇÃO DO PINO 18.

Abaixo a soldagem pino-a-pino dos pinos 1 ao 12.

O próximo passo é posicionar o 74LS00 e realizar as ligações entre as EPROM's.

Primeiro corte a parte inferior dos pinos do 74LS00.

Depois posicione o 74LS00 na parte superior da EPROM conforme a foto abaixo, colocando o 74LS00 invertido.

Conectar o pino 14 do 74LS00 ao pino 24 da EPROM e o pino 7 ao pino 12 da EPROM. Vera foto abaixo.

Em seguida conecte o pino 18 da EPROM (1) ao pinos 12 e 13 do 7ULS00. Agora só conectar o pino 18 da EPROM (2) ao pino 11 do 74LS00. Pronto!

AS EPROM's e o 74LS00 foram testados dinamicamente antes do envio!

Abaixo segue a "GIGA" de teste do conjunto da EPROM que utilizamos para testar todos os conjuntos antes do envio.

GIGA de teste das EPROM's 1 e 2 e do 74LS00

Com relação ao MOD VIDEO foram alterados alguns valores dos resistores para um melhor desempenho tanto para uma TV LCD como CRT padrão. O resultado está abaixo.

Abaixo seguem os valores caso queira utilizar:

R1-10K
R2-1K
R3-10R
R4-Colocar um JUMPER

Lembrando que a utilização do MOD VIDEO apresentado é OPCIONAL, você poderá utilizar as inúmeras soluções que já existem!

Com relação ao gabinete algumas orientações devem ser seguidas.

Por se tratar de uma impressão em resina 3D, o gabinete deve ser armazenado protegido de fontes de luz ultravioleta. A exposição por longos períodos pode "amarelar" a superfície.

Para evitar que isso ocorra e para uma acabamento visual, uma camada de tinta spray pode ser utilizada.

Após a aplicação da tinta o adesivo poderá ser aplicado ao gabinete.

A máscara do teclado deverá ser impresso num papel de gramatura maior e pode ser protegido por uma película para depois ser fixado sobre o teclado. Para realizar o DOWNLOAD CLIQUE AQUI.
