Finalmente o nosso TK85 recebeu a versão definitiva do PCB com a versão V4.
Nesta versão V4 da PCI do TK85, implementamos uma nova EPROM da CYPRESS a CY7C264 que tem 24 PIN como a ROM original. Na versão anterior utilizamos a EPROM 27C64 com 28 PIN que para manter o mais original possível o desenho do PCB, ficou espremida no espaço que é de um CHIP de 24 PIN.
A desvantagem da nova EPROM é a dificuldade para se adquirir no mercado e a dificuldade para se efetuar a gravação que só pode ser realizada no BEEPROG 2. Nada que um investimento em torno de R$9000,00 não resolva!!
Mas valeu a pena! O visual ficou como na placa original! E para comemorarmos este feito fizemos o primeiro lote deste PCB na cor púrpura!

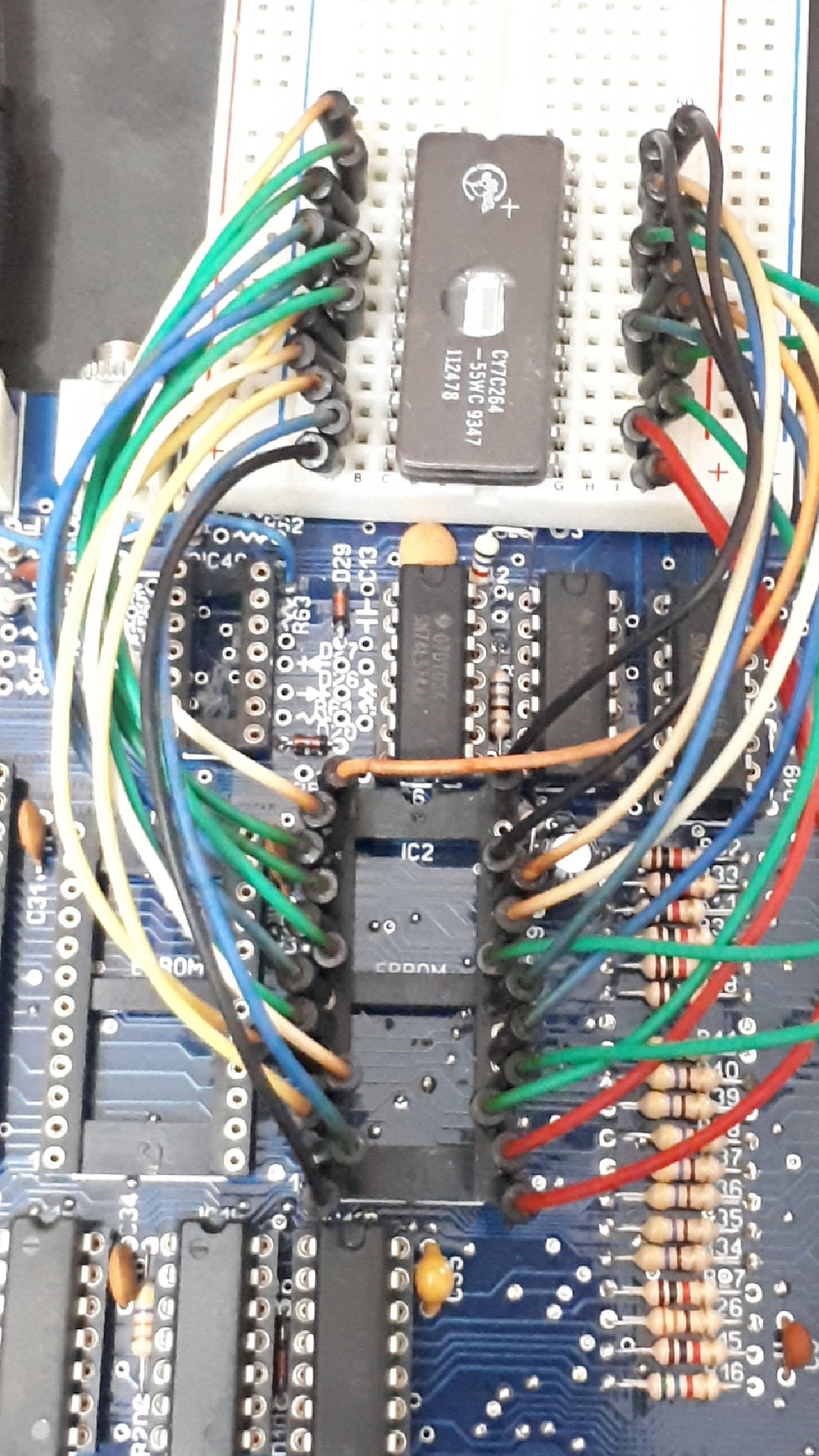

Na foto podemos ver o teste que foi realizado com a nova EPROM na placa V3 do TK85. Com tudo operacional partimos para rotear o novo PCB.
Com o novo PCB pronto partimos para a fabricação e abaixo temos o resultado.
MONTAGEM DO TK85 V4
A seguir vamos descrever como realizar a montagem detalhadamente na versão com 48K de memória.
INFORMAÇÃO IMPORTANTE: TODA MONTAGEM DEVE SER REALIZADA UTILIZANDO O MATERIAL DE APOIO QUE ESTÁ NO FINAL DO TEXTO PARA DOWNLOAD.
Vamos iniciar a montagem com os componentes passivos. Resistores, capacitores e transistores. Ver figura abaixo.
Abaixo segue o detalhe de montagem dos capacitores de desacoplamento para as memórias 4164. Instalar os capacitores indicados pelas setas verdes.
Próximo passo é realizar a configuração dos JUMPERs da placa.
Em seguida serão instalados os soquetes, conectores e cristal. Ver foto abaixo.
O próximo passo é verificar as linhas do +5V e GND. Para isso vamos conectar uma fonte de +9.1V na entrada e verificar em cada soquete a presença do +5V e GND. Esse teste é muito importante para garantir que todos os CI's recebam corretamente a tensão. Ver foto abaixo.
Próximo passo é colocar os CI's nos soquetes e vamos instalar também o interruptor do vídeo inverso. O interruptor é OPCIONAL, se não quiser habilitar o vídeo inverso basta fechar o JUMPER na parte inferior da placa. Ver fotos abaixo.
Detalhe do interruptor do vídeo inverso.
Caso não queira instalar o interruptor do vídeo INVERSO, basta colocar um "PINGO" de solda no JUMPER, ver figura abaixo.
Um passo muito IMPORTANTE é assegurar que as memórias 4164 estão 100% operacionais! Clique AQUI para verificar como testar as memórias utilizando circuito baseado no ARDUINO.
Utilizar a figura da MÁSCARA DOS COMPONENTES abaixo, que está no arquivo para download, para conferir todos os componentes que precisam ser instalados para que o TK85 funcione nesta configuração. Assim evitamos esquecer ou instalar componentes desnecessários.
Após instalar todos os CI'S é hora de ligar pela primeira vez a placa do TK85 V4!
A primeira imagem que aparece não é bem o que esperávamos. O cursor "K" está lá mas a imagem não está clara.
Após realizar uma pesquisa, descobri que eu havia colocado o valor errado no R5. Instalei um de 1K mas o correto é 470R. Ver esquema abaixo. O PARTS LIST está com o valor correto.
Após colocar o R5 correto a imagem ficou correta! Ver foto abaixo:
Abaixo segue vídeo do TK85 em ação!
Assim finalizamos o PROJETO DO TK85, não haverá mais nenhuma atualização do PCB, essa é a versão final.
Abaixo seguem todo os arquivos necessários para realizar a montagem:
============================== FIM =====================================
Em AGOSTO/24 montei uma placa do TK85 para um amigo que queria trocar a placa original e colocar no gabinete original. Mais uma plaquinha do nosso TK85 montada e operacional!
A imagem ficou centralizada e estabilizada com R9 de 510R e R1 (MOD VIDEO) em 680R. Esses são os 2x únicos ajustes que podem ser necessários para obter uma imagem perfeita!
FILTRO R9/C6 - O R9 deve ser ajustado caso obtenha o cursor "K" "CORTADO" não centralizado. Basta retirar o R9, substituir por um TRIMPOT de 5k e ajustar até o "K" ficar visível e sem cortes. Aí é só medir o valor e colocar no R9.
R1 do MOD. VIDEO - Ajusta o nível de black porch do sinal de vídeo. Caso apareça uma faixa preta na lateral do vídeo basta substituir R1 por um TRIMPOT, ajustar até a faixa desaparecer e colocar um resistor do valor medido no TRIMPOT no R1.
Abaixo coloquei uma foto que ilustra estes 2x ajustes que podem ser necessários no final de montagem e que são solucionados com os procedimentos acima.
Abaixo a imagem após realizar os 2x ajustes!
=================================== FIM ================================
========================= ATUALIZAÇÃO EM 03/02/2025 ===================
Pessoal fiz uma atualização no LAYOUT do teclado, agora está na versão V5 que utiliza DOME no lugar dos interruptores táctil SMD.
A máscara do teclado continua sendo o mesmo e pode ser baixado clicando AQUI.
Após a aplicação de todos os DOME's o teclado final fica assim:
O novo teclado será enviado conforme a foto acima e será necessário fixar os dois conectores através de 2x FLAT's cable. Um com 8 vias e outro de 5 vias.
Após fixar os conectores basta colocar a máscara por cima.
Os teclados nesta versão V5 já estão sendo enviados com a máscara fabricada em policarbonato como BRINDE. Portanto não será necessário fazer a impressão da máscara.
Este BRINDE é por tempo LIMITADO enquanto tivermos em estoque.
========================== SOLICITAÇÃO DE KITS ==========================
Caso tenha interesse no KIT do TK85 V4 favor deixar nos comentários seu NOME e EMAIL.
O KIT é composto por:
- 1x PCB do TK85 V4
- 1X EPROM CY7C264 - Gravada e testada
- 1x KIT do teclado ( 1X PCB/45X SMD TÁCTIL/2X CONECTORES PCB)
- 2X Conectores do teclado
- 1X Cristal 6.5Mhz
- 1X Conector de video
- 3X Conector (POWER/MIC/EAR)
